適用于考核電工產品外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可自動的調1.1本規范書適用于防水淋雨試驗箱。它描述設備的功能設計、結構、性能、和試驗等方面的技術規格。
執行技術標準如下：
GB/T2423.38-1990  《電工電子產品基本環境試驗規程》 試驗R：水試驗方法的要求
IEC/EN60529防水等級，防水等級(e.g. IPX4-防水等級4)：
Level 0: 完全防水無保護
Level 1: 垂直方向滴水應無有害影響
Level 2: 外殼的各垂直面在15°范圍內傾斜時，垂直滴水應無有害影響
Level 3: 各垂直面60°范圍內淋水，無有害影響
Level 4: 向外殼各方向濺水無有害影響2.1環境溫度：-15℃～＋50℃
2.2環境相對濕度: 10～80%(20℃)
2.3海拔：0～3000m
2.4大氣壓力范圍：
2.5設備使用年限：大于8年
2.6工作電源：交流380V±10%，50Hz
2.7總功率： 4.8KW   三線五線制電源
2.8環境適應能力：儀器具有適應環境溫度、高海拔、濕度及大氣壓力變化的能力，至少應保證在環境溫度-15℃～+50℃范圍內，儀器能夠可靠穩定運行，且監測結果不受影響
2.9使用地點：戶內防水淋雨試驗箱適用于計量自動化終端、配網自動化終端等戶外終端進行淋雨試驗，以保證被試產品能夠承受惡劣環境變化的影響，使產品能夠安全可靠的正常運行和適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。4.1溫度范圍：　　　　　　室溫+10～+60℃
4.2噴水管擺動幅度        60°、90°、135°
4.3噴嘴孔直徑與間距      0.4mm/50mm
4.4淋雨水壓　　　　　　　約80Kpa～892Kpa
4.5水流量可調　　　　　　流量為0.6L/min
4.6試驗臺面積　　　　　　￠350mm
4.7工作臺轉度　　　　　　1～17r/min
4.8工作室尺寸：　　　　　800×800×800（W×H×D）mm
4.9外箱尺寸：　　　　　　1250×1800×1100（W×H×D）mm
4.10手持灑水器散水孔孔徑  約1mm
4.11手持灑水器散水孔孔數  約100個
4.12手持灑水器淋水距離    1m
4.13夾角噴射桿：         0°～90°可調
4.14噴嘴距物品:：        不大于250mm
4.15水流供水量：         25.4L/min可調
4.16擺動頻率：           高級變頻器調器調速
4.17驗收標準：　　　　　環境試驗設備檢測方法/雙方技術協議。
4.18以上產品運行技術數據均在室溫25℃±5℃,相對濕度≤85%R.H，空載條件下測得。5.1設備配置
5.1.1箱體:
結構形式       一體式，試驗箱體與控制器、淋雨系統構成一體。

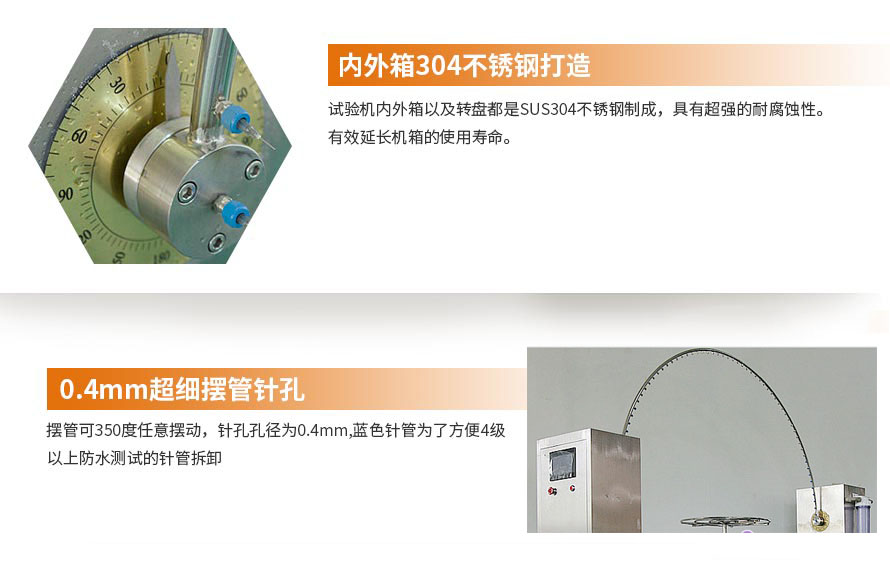

外殼材質         SUS304拉絲不銹鋼板
工作室材質       SUS304鏡面不銹鋼板
保溫材料    硬質聚氨脂發泡，
5.1.2控制系統:
控制器         智能觸摸屏程序控制器
主要執行電器輔件         如“施耐德”交流接觸器，“歐姆龍”中間繼電器，“德力西”熔斷器等。
5.1.3安全裝置
控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示。
1)漏電斷電、過電流保護；
2)水壓保護；
3)過載熔斷保護；
4)聲訊報警保護；
5)接地保護；
5.2設備結構
5.2.1工作原理:      本設備使用高壓水泵,將一定壓力﹑一定流量的試驗用水,通過擺桿噴頭淋灑在試樣上,轉動試驗裝置,改變擺桿的擺幅﹑頻率,達到試驗所要求的環境.
5.2.2設備結構:
(1) 試驗箱箱體為整體結構形式，淋雨水箱﹑高壓水泵﹑試驗裝置旋轉系統位于箱體下部，控制系統位于試驗箱的正下面。
(2)試驗箱為單開門,采用雙層耐老化硅橡膠密封。
(3)箱門上裝有觀察窗。
(4)設備安裝有開關控制的照明燈。
(5)防水旋轉接頭，頻率轉換系統安裝在試驗箱的右面。
5.2.3設備材質
(1) 外殼冷軋鋼板噴塑/工作室內壁采用SUS304不銹鋼板加工成型。
(2) 不銹鋼翅片電加熱器。
(3) 專用電機、離心對流風扇。
(4) 溫度測量采用進口PT-100傳感器。
(5) 硅橡膠密封條,進口防水密封旋轉接頭。
(6)流量調節閥，調速電機。
(7)試樣架及試樣架旋轉結構,玻璃觀察窗。
(8)旋轉角度，頻率轉換控制系統。
5.3控制系統
5.3.1溫度測量:      Pt100鉑金熱電阻。
5.3.2控制儀表:      彩色觸摸屏可編程控制器；
5.3.3設定精度:溫度：0.1℃，
5.3.4運行方式:      恒定（定點控制）和程序
5.3.5功率控制:      采用可控硅過零觸發調功技術，控制可靠、無噪聲、無電網污染。
5.3.6擺桿調速控制器、轉盤調速控制器應均采用進口變頻調速器；
5.3.7水泵/流量計均采用國產品牌www.oven.cc.
5.3.8其它電器輔件均采用優質品牌產品：如“施耐德”交流接觸器，“歐姆龍”中間繼電器，“德力西”熔斷器等。
7.1保修質保期：1年，質保期內，免費更換或維修儀器。終身維修。有故障報修時四小時內電話指導，二十四小時內上門服務。
7.2提供安裝和調試服務，提出技術建議。
7.3負責對產品進行現場安裝調試。
7.4負責對甲方相關人員進行現場培訓。
